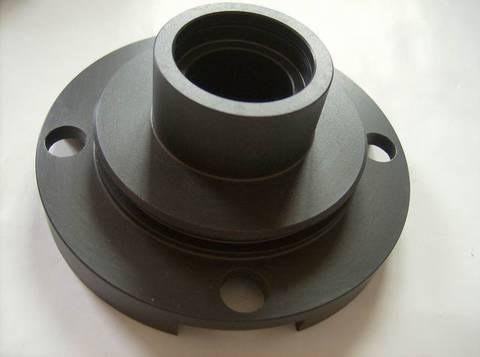

黄色秋葵视频方法主要有兩類：

天然氧化
氧化膜較薄，厚度約為0.5～4微米,且多孔，質軟，具有良好的吸附性，可作為有機塗層的底層，但其耐磨性和抗蝕性能均不如陽秋葵男人黄色视频APP下载膜；

電化學氧化
氧化膜厚度約為5～20微米（硬質陽秋葵男人黄色视频APP下载膜厚度可達60～200微米），有較高硬度，良好的耐熱和絕緣性，抗蝕能力高於化學氧化膜，多孔，有很好的吸附能力。

化學氧化
鋁及鋁合金的化學氧化處理設備簡單，操作方便，生產效率高，不消耗電能，適用範圍廣，不受零件大小和形狀的限製。
鋁及鋁合金化學氧化的工藝按其溶液性質可分為堿性氧化法和酸性氧化法兩大類。
按膜層性質可分為:氧化物膜、磷酸鹽膜、鉻酸鹽膜、鉻酸－磷酸鹽膜。

黄色秋葵视频影響效果的因素：

②電解液溫度：電解液溫度對氧化膜質量影響很大。溫度升高，膜的溶解速度加大，膜厚降低。當溫度為22～30℃時，所得到的膜是柔軟的，吸附能力好，但耐磨性相當差；當溫度大於30℃時，膜就變得疏鬆且不均勻，有時甚至不連續，且硬度低，因而失去使用價值；當溫度在10～20℃之間時，所生成的氧化膜多孔，吸附能力強，並富有彈性，適宜染色，但膜的硬度低，耐磨性差；當溫度低於10℃，氧化膜的厚度增大，硬度高，耐磨性好，但孔隙率較低。因此，生產時必須嚴格控製電解液的溫度。要製取厚而硬的氧化膜時，必須降低操作溫度，在氧化過程中采用壓縮空氣攪拌和比較低的溫度，通常在零度左右進行秋葵视频在线播放高清。

③電流密度：在一定限度內，電流密度升高，膜生長速度升高，氧化時間縮短，生成膜的孔隙多，易於著色，且硬度和耐磨性升高；電流密度過高，則會因焦耳熱的影響，使零件表麵過熱和局部溶液溫度升高，膜的溶解速度升高，且有燒毀零件的可能；電流密度過低，則膜生長速度緩慢，但生成的膜較致密，硬度和耐磨性降低。

④氧化時間：氧化時間的選擇，取決於電解液濃度，溫度，陽極電流密度和所需要的膜厚。相同條件下,當電流密度恒定時,膜的生長速度與氧化時間成正比；但當膜生長到一定厚度時,由於膜電阻升高,影響導電能力,而且由於溫升,膜的溶解速度增大，所以膜的生長速度會逐漸降低，到最後不再增加。

⑤攪拌和移動：可促使電解液對流,強化冷卻效果，保證溶液溫度的均勻性，不會造成因金屬局部升溫而導致氧化膜的質量下降。
