企業名稱：煙台秋葵视频破解版儀器有限公司
電話：0535-6835986
手機：13583565022
郵箱：tianlongyiqi@163.com
地址：山東省煙台市福山區永達街978號
網址：www.englishjia.com

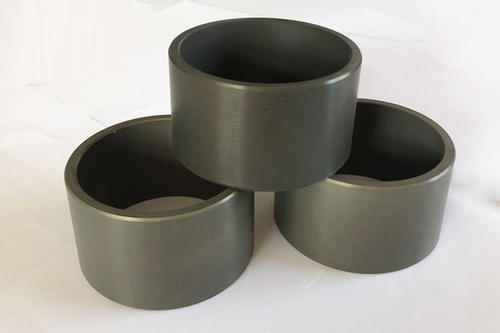

影響黄色秋葵视频質量的因素主要有：
①硫酸濃度：通常采用15%～20%。濃度升高，膜的溶解速度加大，膜的生長速度降低，膜的孔隙率高，吸附力強，富有彈性，染色性好（易於染深色），但硬度，耐磨性略差；而降低硫酸濃度，則氧化膜生長速度加快，膜的孔隙少，硬度高，耐磨性好。
所以，用於防護，裝飾及純裝飾加工時，多使用允許濃度的上限，即20%濃度的硫酸做電解液。
②電解液溫度：電解液溫度對氧化膜質量影響很大。溫度升高，膜的溶解速度加大，膜厚降低。當溫度為22～30℃時，所得到的膜是柔軟的，吸附能力好，但耐磨性相當差；當溫度大於30℃時，膜就變得疏鬆且不均勻，有時甚至不連續，且硬度低，因而失去使用價值；當溫度在10～20℃之間時，所生成的氧化膜多孔，吸附能力強，並富有彈性，適宜染色，但膜的硬度低，耐磨性差；當溫度低於10℃，氧化膜的厚度增大，硬度高，耐磨性好，但孔隙率較低。因此，生產時必須嚴格控製電解液的溫度。要製取厚而硬的氧化膜時，必須降低操作溫度，在氧化過程中采用壓縮空氣攪拌和比較低的溫度，通常在零度左右進行秋葵视频在线播放高清。
③電流密度：在一定限度內，電流密度升高，膜生長速度升高，氧化時間縮短，生成膜的孔隙多，易於著色，且硬度和耐磨性升高；電流密度過高，則會因焦耳熱的影響，使零件表麵過熱和局部溶液溫度升高，膜的溶解速度升高，且有燒毀零件的可能；電流密度過低，則膜生長速度緩慢，但生成的膜較致密，硬度和耐磨性降低。
